| 起源の場所 | 中国 |
| ブランド名 | GUANGLIJIN |
| 証明 | CE Certificate |
| モデル番号 | G11-550 垂直と水平のダブルスピンドル 刻印とフレーシング セット複合機 |

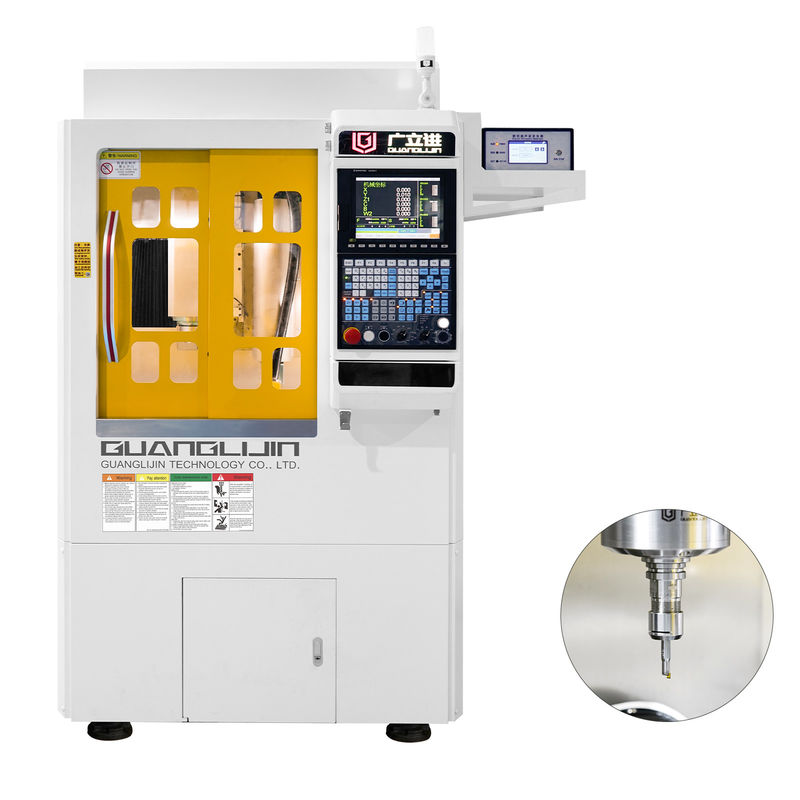

ハイエンドジュエリー製造機
非常に複雑で精巧な職人技のために設計されたこのプレミアムジュエリー製造機は、超安定した動作と卓越した精度で知られる高速・高トルク電動スピンドルを特徴としています。この主要コンポーネントは、処理全体を通して強力なパワーとミクロンレベルの精度を保証します。
この装置は、7軸同時運動、デュアルツールマガジン自動工具交換装置と多角度同時彫刻/フライス加工機能と統合されています。この相乗効果により、高度に柔軟で効率的かつ包括的な3D加工が可能になり、洗練された構造の設計可能性が大幅に広がります。
、Guanglijinインテリジェントプログラミングソフトウェアを搭載し、ジュエリー製造における芸術的表現と技術革新の可能性を無限に解き放ちます。最高品質と画期的なデザインを追求する人々のための究極の製造プラットフォームとして、精密ジュエリー製造の境界を再定義します。
| No. | 項目 | 詳細 | |
| 1 | B軸減速機 | Alpha、ドイツ | 定格トルク12.7N.m、瞬間最大トルク44.6N.m、 定格速度300rpm、最大速度600rpm |
| 2 | C軸モーター | 速度2500rpm 定格トルク15N.m | |
| 3 | W軸減速機 | Alpha、ドイツ | 定格トルク88.9N.m、瞬間最大トルク312N.m、 定格速度43rpm、最大速度85rpm |
| 4 | Z2軸 | Rexroth、ドイツ | 繰り返し精度：+/-0.003mm |
| 5 | 8軸 | 水平スピンドル | ISO10ツールホルダー |
| 6 | 9軸 | 垂直スピンドル | ISO20ツールホルダー |
| 7 | 伝達部品 | Rexroth、ドイツ | 繰り返し精度：+/-0.005mm |
| 8 | 操作 | SYNTECシステム | 220MB-10.4インチスクリーン操作ボックス、 左側で最大600mm幅まで拡張可能 |
| 9 | サーボモーター | 200w/400w/750w | |
| 10 | 垂直スピンドル | 電動 | 3.7kw、最大速度40000rpm 水冷、フローアラーム付き |
| 11 | 水平スピンドル | 電動 | 2.5kw、最大速度60000rpm 水冷、フローアラーム付き |
| 12 | 工具マガジン | サーボドライブ | 垂直スピンドル用10工具 水平スピンドル用7工具 |
| 13 | ツールホルダー | ISO 20 | |
| 14 | コレットチャック | ER-16、ER-11 | |
| 15 | 潤滑 | タイミング自動給油 | |
| 16 | 作業平面度 | +/-0.005mm | |
| 17 | X軸ストローク | 500mm | |
| 18 | Y軸ストローク | 130mm | |
| 19 | Z1軸ストローク | 190mm | |
| 20 | Z2軸ストローク | 140mm | |
| 21 | 本体重量 | 2.0トン | |
| 22 | フロントドア | スライドドア | |
| 23 | レイアウト（mm） | 本体 | 幅1150*奥行き1130*高さ2100 |
| 24 | 電源要件 | 三相 | 380v/50hz |
技術サポート
設置
トレーニング
メンテナンス
トラブルシューティング
ソフトウェアアップグレード
海上または航空便による燻蒸木箱
Q: あなたはディーラーですか、それともメーカーですか？
A: 私たちGuanglijinは、20年以上の経験を持つCAD/CAM CNC機械のメーカーです。
Q: どこからですか？
A: 私たちは、世界で最も創造的な都市の1つである中国深センから来ています。
Q: 海外でのサポートやサービスを提供していますか？
A: はい、海外に渡航してグローバルなサービスとサポートを提供する技術者チームがいます。
Q: この機械には何らかの認証が付いていますか？
A: 当社の機械はCE認証を取得しています。
